Tempo longo do modo hidráulico compacto antiferrugem da movimentação do controle do flutuador do nível líquido

Peças difíceis de aço inoxidável nacionais nacionais do desenho para a armadilha da cubeta

Vídeo: https://youtu.be/UwXdfk3cNhA

Descrição:

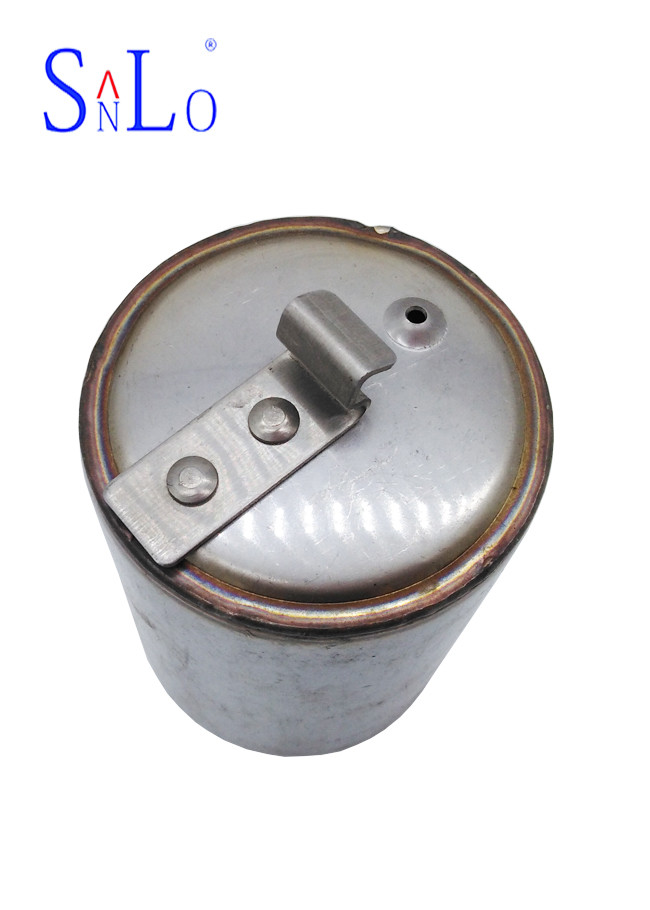

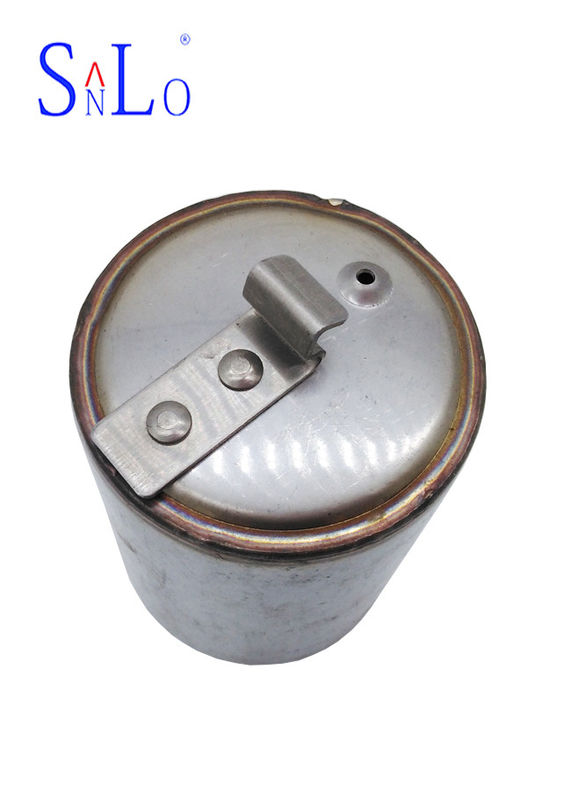

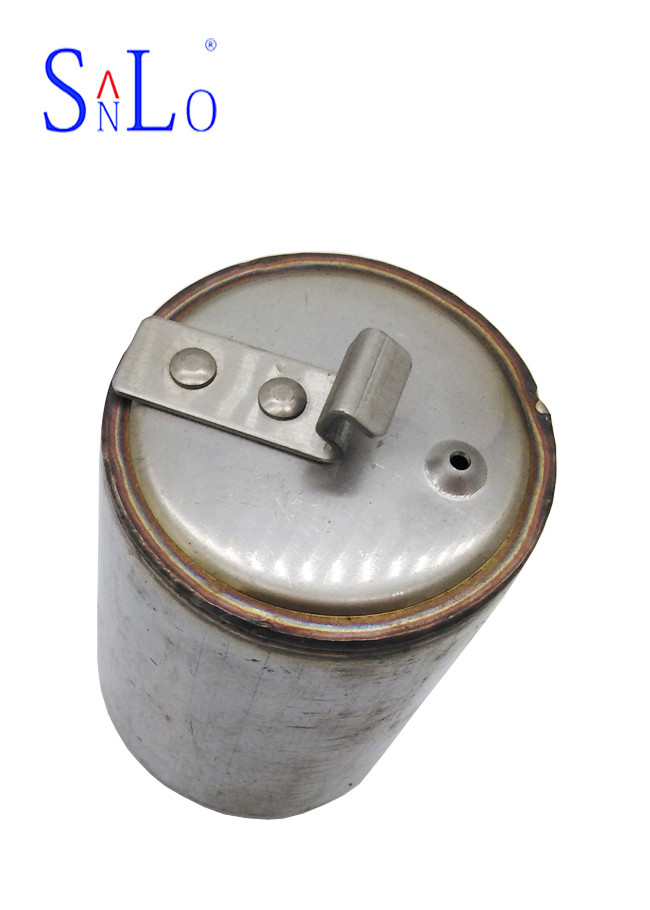

O interior do purgador do tipo balde invertido é uma caçamba invertida para o componente sensível ao nível do líquido, a abertura da caçamba é para baixo e a caçamba invertida que conecta a alavanca aciona a válvula de abertura e fechamento do núcleo da válvula. O purgador tipo balde invertido pode descarregar o ar, não tem medo de golpes de aríete e tem um bom desempenho anti-incrustante.

Vantagens do purgador de caçamba invertida

1. O purgador do tipo balde invertido pode resistir a alta pressão e ao golpe de aríete. Pode ser usado em sistemas de vapor superaquecido após a adição de uma válvula de entrada e retenção.
2, o modo de falha é geralmente normalmente aberto, a aplicação desse recurso é relativamente seguro, como a turbina a vapor hidrofóbico.

Desvantagens de armadilhas de vapor invertidas da cubeta:

1. O pequeno orifício na parte superior do balde invertido é muito pequeno, portanto a velocidade de descarga de ar será muito lenta e o orifício não pode ser muito grande, caso contrário o vapor escapará através deste pequeno orifício em operação normal.
2. Deve haver água suficiente dentro do corpo da válvula para formar uma vedação de água na borda inferior do balde invertido. Se a vedação de água for perdida, o vapor será descarregado diretamente através da saída da válvula. Em aplicações, tais coisas acontecem freqüentemente: uma queda repentina na pressão do vapor faz com que parte do condensado dentro do corpo da válvula comece a vaporizar, o balde invertido perca sua flutuabilidade e o vapor vaze pela saída até que um condensado suficiente entre na armadilha. . Volte a formar o selo de água para evitar vazamentos de vapor.
3. Se o purgador do tipo balde invertido for aplicado a equipamentos com grandes flutuações de pressão, uma válvula de retenção deve ser instalada na entrada da parte frontal do purgador. O vapor e a água podem fluir livremente na direção indicada. Devido à função da válvula de retenção, pode haver um refluxo.
4. Temperaturas mais altas de vapor superaquecido também podem fazer com que a armadilha de caçamba invertida perca sua vedação de água. Sob essas condições, uma válvula de retenção também é instalada na frente da armadilha. Algumas purgadeiras invertidas são equipadas com uma válvula de retenção incorporada como padrão.
5. O purgador do tipo balde invertido é exposto ao ambiente externo. Se a temperatura estiver abaixo de zero graus Celsius, pode ser danificado por congelamento. Tal como acontece com outras armadilhas mecânicas, o isolamento é necessário.
6. Se as condições ambientais não forem muito severas, o isolamento adequado pode resolver o problema, mas se você puder esperar que a temperatura ambiente seja baixa, considere usar outras armadilhas mais robustas. Se o tubo principal for hidrofóbico, será preferível um purgador de vapor termodinâmico.
